NETIS番号　TH-250033-A　特許番号　特許第7400175号

12,700ｔの破砕力により底から岩盤を破砕‼小割の発生を抑制できる‼

岩盤掘削において「残置部分」に影響を与えない掘削(破砕)を可能にしたのが「段割セリ矢」です。この段割セリ矢は「割る(破砕)方向を定める」ことができるので残置部分等、掘削影響範囲を制御できること、更に「水平に分割」して破砕されるため岩がせりあい小割が減少すること、そして他では類を見ない「12,700 ｔ」の大きな「割岩力」を発揮する為、中硬岩～硬岩Ⅱまで対応できます。

次のような工事に最適です

• 環境に配慮を要する工事。
• 残置部分に影響を与えない岩盤掘削。
• 道路の新設・拡幅工事に伴う岩盤掘削。
• 河川工事に伴う岩盤掘削。
• 立坑等の岩盤掘削。
• 中硬岩から硬岩Ⅱまでの岩掘削工事。
• ダムなどコンクリート構造物の破砕。

破砕原理

段割セリ矢は破砕機となる油圧シリンダーのピストン先端に特殊形状のくさびを結合することで約45倍以上の大きな力を発生させ、その力を利用して機械的に岩盤及びコンクリート等を破砕する機械です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　無振動・無騒音での施工を実現し、地上の岩盤や転石、およびコンクリートの破砕に最適です。径152mmの孔を使用し、一度に「水平に分割」破砕する装置で割岩力は「12,700 ｔ」と強力です。「羽」部分を特殊形状に加工することで、割る方向を制御(コントロール)でき残置部分等に破砕力がおよばないようにできます。

施工手順

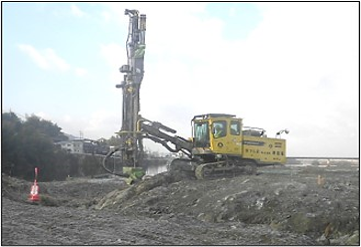

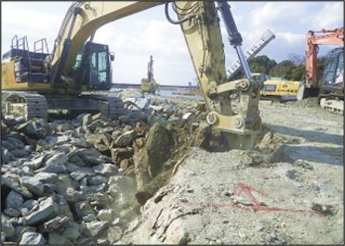

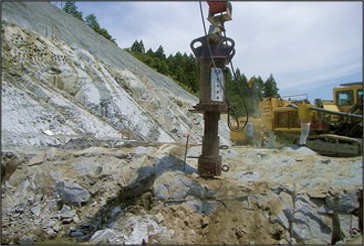

施工状況
